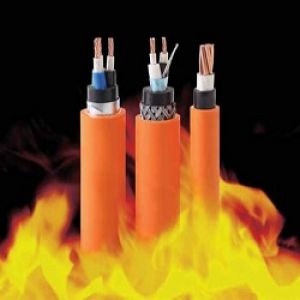

Cáp chậm cháy CXV/AWA/FRT – 0,6/1KV & CXV/SWA/FRT – 0,6/1KV
Cáp chậm cháy CXV/AWA/FRT – 0,6/1KV & CXV/SWA/FRT – 0,6/1KV
0 VND
•Cáp chậm cháy CXV/AWA(SWA)/FRT được thiết kế để duy trì nguồn điện cho các thiết bị, hạn chế sự lan truyền của ngọn lửa khi bị ảnh hưởng bởi hỏa hoạn.
•Cáp chậm cháy sử dụng phù hợp trong các công trình công cộng, hệ thống điện dự phòng, hệ thống khẩn cấp, hệ thống báo cháy, hệ thống phun nước chữa cháy, hệ thống báo khói và hút khói, hệ thống đèn thoát hiểm... cấp điện áp 0,6/1 kV, lắp đặt cố định.
CÁP CHẬM CHÁY, RUỘT ĐỒNG, CÁCH ĐIỆN XLPE GIÁP SỢI KIM LOẠI, VỎ FR-PVC
Giới thiệu chung về Cáp điện Cadivi:
- Cadivi luôn là thương hiệu hàng đầu mà người tiêu dùng nghĩ đến khi tìm mua sản phẩm dây điện. Dây điện Cadivi được tin dùng bởi chất lượng sản phẩm bền bỉ, an toàn cho hệ thống điện. Với lớp vỏ bọc bền bỉ, dẻo dai cách điện tốt cùng lớp lõi dẫn điện tốt, dây điện Cadivi giúp các hệ thống điện hoạt động trơn tru và tốt nhất, ngoài ra dây điện Cadivi còn có tuổi thọ rất cao, nếu được lắp đặt và sử dụng đúng cách chúng có thể sử dụng đến hơn 50 năm.
- Ngoài chất lượng, giá cả là một điều người tiêu dùng cũng cực kỳ qua tâm. Dù có chất lượng vượt trội, tuy nhiên giá thành của dây điện Cadivi lại cực kỳ hợp lý, thấp hơn rất nhiều các sản phẩm nhập khẩu với chất lượng tương đương.
Dây cáp điện CADIVI có rất nhiều quy cách khác nhau cũng như mỗi loại phù hợp với một tính chất và công việc khác nhau:
- Dây cáp điện Cadivi VCm với 1 lớp vỏ bọc cách điện PVC thường được gọi là dây đơn mềm với cấu trúc dạng bện gồm 24-32 sợi đồng nhỏ liên kết với nhau theo dạng xoắn thường được sử dụng cho các máy móc.
- Dây cáp điện Cadivi VCmd, VCmo với 2 vỏ bọc cách điện PVC được sử dụng cho các công trình vừa và nhỏ có nhu cầu tiêu thụ điện ít.
- Dây cáp điện Cadivi CV, CVV, CXV....là dây cáp điện được tạo từ 7 – 14 sợi đồng cứng theo hình xoắn
Các công trình dùng Cadivi:
- Nhà xưởng công nghiệp, cao ốc, xây lắp điện tại Tp.HCM cùng các tỉnh thành lân cận.
- Dây cáp điện Cadivi còn rất nhiều loại khác như dây cáp điện chống cháy, dây cáp điện chậm cháy, dây cáp ngầm, dây nhôm..vv...
Đặc tính của Cáp chậm cháy CXV/AWA/FRT – 0,6/1KV & CXV/SWA/FRT – 0,6/1KV:
•Cáp chậm cháy CXV/AWA(SWA)/FRT được thiết kế để duy trì nguồn điện cho các thiết bị, hạn chế sự lan truyền của ngọn lửa khi bị ảnh hưởng bởi hỏa hoạn.
•Cáp chậm cháy sử dụng phù hợp trong các công trình công cộng, hệ thống điện dự phòng, hệ thống khẩn cấp, hệ thống báo cháy, hệ thống phun nước chữa cháy, hệ thống báo khói và hút khói, hệ thống đèn thoát hiểm... cấp điện áp 0,6/1 kV, lắp đặt cố định.
CÁP CHẬM CHÁY, RUỘT ĐỒNG, CÁCH ĐIỆN XLPE GIÁP SỢI KIM LOẠI, VỎ FR-PVC
- TIÊU CHUẨN ÁP DỤNG
•TCVN 5935-1 / IEC 60502-1
•TCVN 6612 / IEC 60228
•IEC 60332-1,3
•BS 4066-1,3
CẤU TRÚC
ĐẶC TÍNH KỸ THUẬT
| |
| |
| |
| |
| |
|
Ruột dẫn - Conductor | Chiều dày Cách điện danh định | Đường kính sợi giáp danh định
| Chiều dày vỏ danh định | Đường kính tổng gần đúng (*) | Khối lượng cáp gần đúng (*) | |||
Tiết diện danh định | Kết cấu | Đường kính ruột dẫn gần đúng (*) | Điện trở DC tối đa ở 200C | |||||
Nominal area | Structure | Approx. conductor diameter | Max. DC resistance at 200C | Nominal thickness of insulation | Nominal diameter of armour wire | Nominal thickness of sheath | Approx. overall diameter | Approx. mass |
mm2 | N0 /mm | mm | Ω/km | mm | mm | mm | mm | kg/km |
50 | CC | 8,3 | 0,387 | 1,0 | 1,25 | 1,5 | 18,2 | 726 |
70 | CC | 9,9 | 0,268 | 1,1 | 1,25 | 1,5 | 20,0 | 958 |
95 | CC | 11,7 | 0,193 | 1,1 | 1,25 | 1,6 | 22,0 | 1244 |
120 | CC | 13,1 | 0,153 | 1,2 | 1,6 | 1,7 | 24,5 | 1570 |
150 | CC | 14,7 | 0,124 | 1,4 | 1,6 | 1,7 | 26,5 | 1875 |
185 | CC | 16,4 | 0,0991 | 1,6 | 1,6 | 1,8 | 28,8 | 2281 |
240 | CC | 18,6 | 0,0754 | 1,7 | 1,6 | 1,9 | 31,4 | 2885 |
300 | CC | 21,1 | 0,0601 | 1,8 | 1,6 | 1,9 | 34,1 | 3515 |
400 | CC | 24,2 | 0,0470 | 2,0 | 2,0 | 2,1 | 39,2 | 4548 |
500 | CC | 27,0 | 0,0366 | 2,2 | 2,0 | 2,2 | 42,6 | 5664 |
630 | CC | 30,8 | 0,0283 | 2,4 | 2,0 | 2,3 | 47,4 | 7164 |
Ruột dẫn - Conductor | Chiều dày cách điện danh định | Đường kính sợi giáp danh định Nominal diameter of armour wire | Chiều dày vỏ danh định Nominal thickness of sheath | Đường kính tổng gần đúng (*) Approx. overall diameter | Khối lượng cáp gần đúng (*) Approx. mass | |||||||||||
Tiết diện danh định | Kết cấu | Đường kính ruột dẫn gần đúng (*) | Điện trở DC tối đa ở 200C | |||||||||||||
Nominal area | Structure | Approx. conductor diameter | Max. DC resistance at 200C | Nominal thickness of insulation | 2 Lõi | 3 Lõi | 4 Lõi | 2 Lõi | 3 Lõi | 4 Lõi | 2 Lõi | 3 Lõi | 4 Lõi | 2 Lõi | 3 Lõi | 4 Lõi |
core | core | core | core | core | core | core | core | core | core | core | core | |||||
mm2 | N0 /mm | mm | Ω/km | mm | mm | mm | mm | kg/km | ||||||||
1,5 | 7/0,52 | 1,56 | 12,10 | 0,7 | 0,8 | 0,8 | 0,8 | 1,8 | 1,8 | 1,8 | 14,7 | 15,2 | 16,0 | 371 | 400 | 444 |
2,5 | 7/0,67 | 2,01 | 7,41 | 0,7 | 0,8 | 0,8 | 0,8 | 1,8 | 1,8 | 1,8 | 15,6 | 16,2 | 17,1 | 424 | 463 | 523 |
4 | 7/0,85 | 2,55 | 4,61 | 0,7 | 0,8 | 0,8 | 0,8 | 1,8 | 1,8 | 1,8 | 16,7 | 17,3 | 18,4 | 496 | 553 | 631 |
6 | 7/1,04 | 3,12 | 3,08 | 0,7 | 0,8 | 0,8 | 1,25 | 1,8 | 1,8 | 1,8 | 17,8 | 18,6 | 20,6 | 584 | 656 | 903 |
10 | 7/1,35 | 4,05 | 1,83 | 0,7 | 1,25 | 1,25 | 1,25 | 1,8 | 1,8 | 1,8 | 20,6 | 21,5 | 22,9 | 886 | 1006 | 1163 |
16 | CC | 4,75 | 1,15 | 0,7 | 1,25 | 1,25 | 1,25 | 1,8 | 1,8 | 1,8 | 21,2 | 22,2 | 23,8 | 935 | 1114 | 1332 |
25 | CC | 6,0 | 0,727 | 0,9 | 1,6 | 1,6 | 1,6 | 1,8 | 1,8 | 1,8 | 25,2 | 26,4 | 28,5 | 1385 | 1681 | 2022 |
35 | CC | 7,1 | 0,524 | 0,9 | 1,6 | 1,6 | 1,6 | 1,8 | 1,8 | 1,9 | 27,4 | 28,8 | 31,3 | 1688 | 2058 | 2525 |
50 | CC | 8,3 | 0,387 | 1,0 | 1,6 | 1,6 | 1,6 | 1,8 | 1,9 | 2,0 | 30,2 | 32,0 | 34,9 | 2058 | 2574 | 3169 |
70 | CC | 9,9 | 0,268 | 1,1 | 1,6 | 2,0 | 2,0 | 2,0 | 2,0 | 2,2 | 34,2 | 36,9 | 40,9 | 2666 | 3617 | 4517 |
95 | CC | 11,7 | 0,193 | 1,1 | 2,0 | 2,0 | 2,0 | 2,1 | 2,2 | 2,3 | 39,2 | 41,6 | 45,8 | 3668 | 4648 | 5767 |
120 | CC | 13,1 | 0,153 | 1,2 | 2,0 | 2,0 | 2,5 | 2,2 | 2,3 | 2,5 | 42,6 | 45,7 | 51,5 | 4333 | 5574 | 7485 |
150 | CC | 14,7 | 0,124 | 1,4 | 2,0 | 2,5 | 2,5 | 2,3 | 2,5 | 2,6 | 47,2 | 51,8 | 57,0 | 5182 | 7181 | 8952 |
185 | CC | 16,4 | 0,0991 | 1,6 | 2,5 | 2,5 | 2,5 | 2,5 | 2,6 | 2,8 | 53,2 | 56,9 | 62,4 | 6709 | 8618 | 10774 |
240 | CC | 18,6 | 0,0754 | 1,7 | 2,5 | 2,5 | 2,5 | 2,7 | 2,8 | 3,0 | 58,8 | 62,9 | 69,4 | 8239 | 10755 | 13536 |
300 | CC | 21,1 | 0,0601 | 1,8 | 2,5 | 2,5 | 2,5 | 2,8 | 3,0 | 3,2 | 64,8 | 69,6 | 76,4 | 9935 | 13007 | 16386 |
400 | CC | 24,2 | 0,0470 | 2,0 | 2,5 | 2,5 | 3,15 | 3,1 | 3,2 | 3,5 | 72,8 | 77,9 | 87,5 | 12215 | 16069 | 21441 |
Tiết diện danh định
| Lõi pha – Phase conductor | Lõi trung tính – Neutral conductor | Đường kính sợi giáp danh định | Chiều dày vỏ danh định | Đường kính tổng gần đúng (*)
| Khối lượng cáp gần đúng (*)
| ||||||||
Tiết diện danh định | Kết cấu | Đường kính ruột dẫn gần đúng (*) | Chiều dày cách điện danh định | Điện trở DC tối đa ở 200C | Tiết diện danh định | Kết Cấu | Đường kính ruột dẫn gần đúng (*) | Chiều dày cách điện danh định | Điện trở DC tối đa ở 200C | |||||
Nominal Area | Nominal area | Structure | Approx. conductor diameter | Nominal thickness of insulation | Max. DC resistance at 200C | Nominal area | Structure | Approx. conductor diameter | Nominal thickness of insulation | Max. DC resistance at 200C | Nominal diameter of armour wire | Nominal thickness of sheath | Approx. overall diameter | Approx. mass |
mm2 | mm2 | N0/mm | mm | mm | Ω/km | mm2 | N0/mm | mm | mm | Ω/km | mm | mm | mm | kg/km |
3x4 + 1x2,5 | 4 | 7/0,85 | 2,55 | 0,7 | 4,61 | 2,5 | 7/0,67 | 2,01 | 0,7 | 7,41 | 0,8 | 1,8 | 18,0 | 601 |
3x6 + 1x4 | 6 | 7/1,04 | 3,12 | 0,7 | 3,08 | 4 | 7/0,85 | 2,55 | 0,7 | 4,61 | 1,25 | 1,8 | 20,3 | 866 |
3x10 + 1x6 | 10 | 7/1,35 | 4,05 | 0,7 | 1,83 | 6 | 7/1,04 | 3,12 | 0,7 | 3,08 | 1,25 | 1,8 | 22,3 | 1101 |
3x16 + 1x10 | 16 | 7/1,70 | 5,10 | 0,7 | 1,15 | 10 | 7/1,35 | 4,05 | 0,7 | 1,83 | 1,25 | 1,8 | 24,8 | 1429 |
3x25 + 1x16 | 25 | CC | 6,0 | 0,9 | 0,727 | 16 | CC | 4,75 | 0,7 | 1,15 | 1,6 | 1,8 | 27,5 | 1882 |
3x35 + 1x16 | 35 | CC | 7,1 | 0,9 | 0,524 | 16 | CC | 4,75 | 0,7 | 1,15 | 1,6 | 1,8 | 29,5 | 2250 |
3x35 + 1x25 | 35 | CC | 7,1 | 0,9 | 0,524 | 25 | CC | 6,0 | 0,9 | 0,727 | 1,6 | 1,8 | 30,5 | 2375 |
3x50 + 1x25 | 50 | CC | 8,3 | 1,0 | 0,387 | 25 | CC | 6,0 | 0,9 | 0,727 | 1,6 | 1,9 | 33,2 | 2860 |
3x50 + 1x35 | 50 | CC | 8,3 | 1,0 | 0,387 | 35 | CC | 7,1 | 0,9 | 0,524 | 1,6 | 2,0 | 34,1 | 2996 |
3x70 + 1x35 | 70 | CC | 9,9 | 1,1 | 0,268 | 35 | CC | 7,1 | 0,9 | 0,524 | 2,0 | 2,1 | 38,7 | 4067 |
3x70 + 1x50 | 70 | CC | 9,9 | 1,1 | 0,268 | 50 | CC | 8,3 | 1,0 | 0,387 | 2,0 | 2,1 | 39,6 | 4228 |
3x95 + 1x50 | 95 | CC | 11,7 | 1,1 | 0,193 | 50 | CC | 8,3 | 1,0 | 0,387 | 2,0 | 2,2 | 43,1 | 5169 |
3x95 + 1x70 | 95 | CC | 11,7 | 1,1 | 0,193 | 70 | CC | 9,9 | 1,1 | 0,268 | 2,0 | 2,3 | 44,3 | 5463 |
3x120 + 1x70 | 120 | CC | 13,1 | 1,2 | 0,153 | 70 | CC | 9,9 | 1,1 | 0,268 | 2,0 | 2,4 | 47,9 | 6352 |
3x120 + 1x95 | 120 | CC | 13,1 | 1,2 | 0,153 | 95 | CC | 11,7 | 1,1 | 0,193 | 2,5 | 2,4 | 49,9 | 7084 |
3x150 + 1x70 | 150 | CC | 14,7 | 1,4 | 0,124 | 70 | CC | 9,9 | 1,1 | 0,268 | 2,5 | 2,5 | 53,1 | 7919 |
3x150 + 1x95 | 150 | CC | 14,7 | 1,4 | 0,124 | 95 | CC | 11,7 | 1,1 | 0,193 | 2,5 | 2,5 | 54,6 | 8247 |
3x185 + 1x95 | 185 | CC | 16,4 | 1,6 | 0,0991 | 95 | CC | 11,7 | 1,1 | 0,193 | 2,5 | 2,7 | 58,8 | 9635 |
3x185 + 1x120 | 185 | CC | 16,4 | 1,6 | 0,0991 | 120 | CC | 13,1 | 1,2 | 0,153 | 2,5 | 2,7 | 59,8 | 9937 |
3x240 + 1x120 | 240 | CC | 18,6 | 1,7 | 0,0754 | 120 | CC | 13,1 | 1,2 | 0,153 | 2,5 | 2,9 | 64,9 | 12008 |
3x240 + 1x150 | 240 | CC | 18,6 | 1,7 | 0,0754 | 150 | CC | 14,7 | 1,4 | 0,124 | 2,5 | 2,9 | 66,1 | 12359 |
3x240 + 1x185 | 240 | CC | 18,6 | 1,7 | 0,0754 | 185 | CC | 16,4 | 1,6 | 0,0991 | 2,5 | 2,9 | 67,8 | 12841 |
3x300 + 1x150 | 300 | CC | 21,1 | 1,8 | 0,0601 | 150 | CC | 14,7 | 1,4 | 0,124 | 2,5 | 3,0 | 71,6 | 14492 |
3x300 + 1x185 | 300 | CC | 21,1 | 1,8 | 0,0601 | 185 | CC | 16,4 | 1,6 | 0,0991 | 2,5 | 3,1 | 73,1 | 15002 |
3x400 + 1x185 | 400 | CC | 24,2 | 2,0 | 0,047 | 185 | CC | 16,4 | 1,6 | 0,0991 | 3,15 | 3,3 | 81,5 | 18864 |
3x400 + 1x240 | 400 | CC | 24,2 | 2,0 | 0,047 | 240 | CC | 18,6 | 1,7 | 0,0754 | 3,15 | 3,4 | 83,6 | 19696 |
